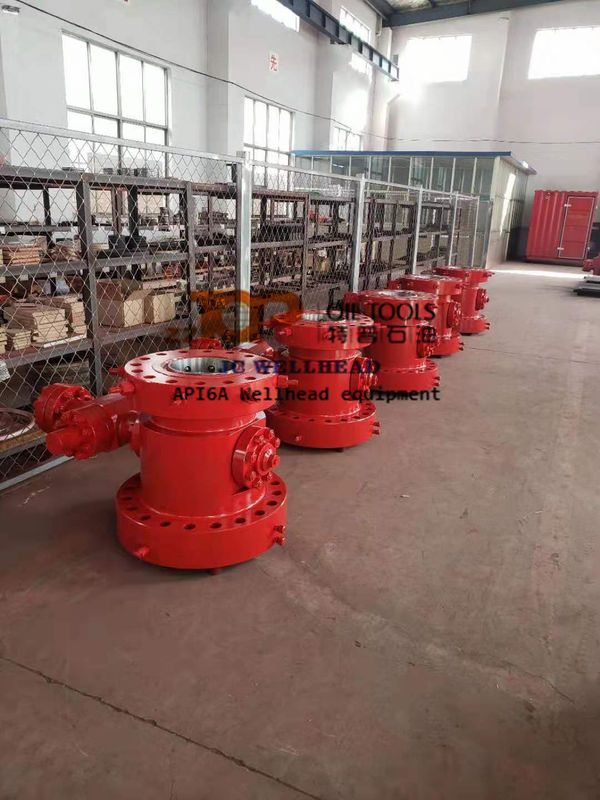

Kompletna głowica Wellhead do pojedynczego zakończenia 9 5/8 ”x5 1/2” x 2 7/8 ”x 5000psi
W wierceniu naftowym głowica obudowy jest niezbędne elementy służące do połączenia obudowy z zespołem głowicy, tj zaprosty metalowy kołnierz przyspawany lub przykręcony do górnej części rury przewodzącej lub obudowy i stanowi część systemu głowicy odwiertu dla odwiertu.Głowica obudowy może podtrzymywać sznur pośredni i sznur produkcyjny, uszczelniając pierścieniową przestrzeń między obudowami. Jest to główny interfejs dla urządzeń do kontroli ciśnienia powierzchniowego, takich jak zabezpieczenia przed wydmuchiwaniem lub choinkę.Głowica obudowy odwiertu została zaprojektowana i wyprodukowana zgodnie ze specyfikacją API 6A.
Ogólna specyfikacja głowicy osłonowej
| Rozmiar obudowy |
Kołnierz górny |
| Rozmiar |
Ciśnienie robocze |
| 7 " |
11 " |
3000 psi |
| 8 5/8 " |
11 " |
2000/3000/5000 psi |
| 9 5/8 " |
11 " |
2000/3000/5000 psi |
| 13 5/8 " |
2000/3000/5000 / 10000psi |
| 10 3/4 " |
11 " |
2000/3000/5000 / 10000psi |
| 11 3/4 " |
13 5/8 " |
2000/3000/5000 psi |
| 16 3/4 " |
3000/5000 psi |
| 12 3/4 " |
13 5/8 " |
5000 psi |
| 13 5/8 " |
13 5/8 " |
2000 psi |
| 13 5/8 " |
13 5/8 " |
3000/5000 psi |
| 16 3/4 " |
3000/5000 psi |
| 16 " |
16 3/4 " |
2000/3000/5000 psi |
| 20 " |
21 1/4 " |
2000 psi |
| 20 3/4 " |
3000 psi |
| 21 3/4 " |
5000 psi |
Szczegółowa specyfikacja głowicy obudowy 11 "-3K x 9 5/8"
| |
Opis |
ILOŚĆ |
Mata. |
| 1 |
obudowa głowicy obudowy 11 "-3K x 9 5/8" 8RD |
1 |
AISI 4130 |
| 2 |
Nypel 2 "LP X 8" Klasa 600 # |
2 |
AISI 4130 |
| 3 |
Zawór kulowy 2 "LP Class 600 # |
2 |
Assy |
| 4 |
Wieszak do obudowy C22 11 "X 5 1/2" |
1 |
Assy |
| 5 |
Śruba dwustronna 1 3/8 "x 9,5" B7 |
16 |
AISI 4140 |
| 6 |
Nakrętka 1 3/8 "2H |
32 |
AISI 1045 |
| 7 |
Uszczelka pierścieniowa R-53 |
1 |
AISI 1010 |
| 8 |
Zawór zwrotny 1/2 "NPT |
1 |
Assy |
| 9 |
Śruba dwustronna 7/8 "x 6" B7 |
16 |
AISI 4140 |
| 10 |
Nakrętka 7/8 "2H |
48 |
AISI 1045 |
| 11 |
Uszczelka pierścieniowa R-24 |
4 |
AISI 1010 |
| 12 |
Kołnierz towarzyszący 2 1/16 "-5K x 2" LP |
2 |
AISI 4130 |
| 13 |
Zasuwa ręczna 2 1/16 "-5K |
2 |
Assy |
| 14 |
Śruba dwustronna 1 3/8 "x 10 3/4" B7 |
12 |
AISI 4140 |
| 15 |
Nakrętka 1 3/8 "2H |
24 |
AISI 1045 |
| 16 |
Szpula głowicy na rurkę 11 "-3K x 7 1/16" -5K z wylotem 2 1/16 "-5K |
1 |
AISI 4130 |
| 17 |
Uszczelka pierścieniowa R-46 |
1 |
AISI 1010 |
| 18 |
Główny zawór zasuwowy, 2 "LP x 5000psi, ręczny |
1 |
Assy |
| 19 |
Redukcja 2 7/8 "EUE Box x 2" LP Pin |
1 |
AISI 4130 |
| 20 |
Adapter głowicy rurkowej 7 1/16 "-5K x 2 7/8" EUE Box x Pin |
1 |
AISI 4130 |
| 21 |
Śruba końcowa gwintowana 7/8 " |
16 |
AISI 4140 |
| 22 |
Pierścień uszczelniający FS 5 1/2 " |
2 |
NBR |
Zakres produktu
* BOP: stożkowa guma pierścieniowa BOP, sferyczna guma pierścieniowa BOP, pojedyncza ramka BOP, podwójna ramka BOP
* Wyposażenie głowicy studni: drzewo X-mas, głowica obudowy, wieszak na osłonę, głowica rurki, wieszak na rurkę, szpula osłony, szpula na rurkę, zacisk API, piasta zaciskowa API
* Zawór głowicowy: zasuwa, przepustnica, zawór zwrotny, zawór błotny i części zaworów
* Adapter głowicy: kołnierz adaptera z podwójnymi kolcami, szpula dystansowa, szpula pionu, szpula wiertnicza, kołnierz z szyjką, adapter kołnierza złączkowego
* Inne części wyposażenia głowicy: złączka młotkowa, łokieć, przegub obrotowy, krzyż blokowy, koszulka blokowa,
* Kolektor szybu naftowego: kolektor ssący, kolektor zabijania, kolektor testowy
YCJC będzie nieustannie nalegać na innowacje produktów, technologii i systemów oraz dążyć do zapewnienia doskonałych produktów i usług dla naszych klientów.Serdecznie zapraszamy do współpracy.
